园区楼宇交换机整体解决方案

1.1 应用场景特征

　　园区楼宇涵盖办公楼宇、宿舍楼宇、物联网终端楼宇(如智能机房、监控室)、多功能楼宇(如会议中心、展厅) 四大类，不同场景对网络需求差异显著：

　　办公楼宇：需支持高带宽数据传输(如文件共享、视频会议)，同时保障多终端并发接入稳定性;

　　宿舍楼宇：用户终端数量多(人均 1-3 台设备)，需控制单用户带宽占用，避免网络拥堵;

　　物联网楼宇：接入设备多为低功耗终端(如传感器、摄像头)，需支持 PoE 供电与低延迟传输;

　　多功能楼宇：需临时扩展带宽，适配大型活动(如展会、培训)的瞬时高并发需求。

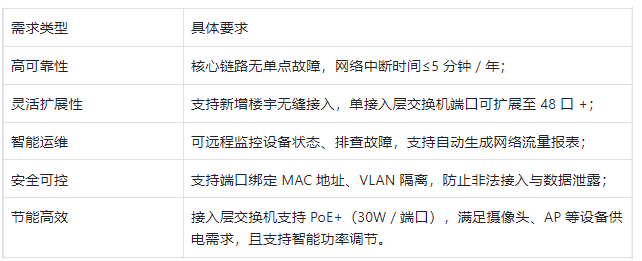

1.2 核心需求提炼

二、网络架构设计

　　百实科技园区楼宇交换机整体解决方案采用 “核心层 - 汇聚层 - 接入层” 三层架构，实现园区楼宇网络的分层管理与高效传输，架构图如下：

2.1 各层功能定位

2.1.1 核心层：网络中枢

　　功能：承担园区所有楼宇的流量汇聚与转发，连接园区出口路由器，保障跨楼宇数据高速传输;

　　关键设计：采用双核心交换机 “主备模式”，通过 VRRP(虚拟路由冗余协议)实现故障自动切换，切换时间≤1 秒;

　　带宽要求：核心交换机端口速率≥100Gbps，支持堆叠技术(可堆叠 2-4 台设备)，扩展总带宽。

2.1.2 汇聚层：楼宇级管控

　　功能：按楼宇部署(每栋楼宇 1-2 台)，汇聚该楼宇所有接入层交换机的流量，同时实现 VLAN 划分、带宽控制、安全策略下发;

　　关键设计：支持链路聚合(将 2-4 条物理链路绑定为逻辑链路)，提升与核心层的传输带宽，避免链路瓶颈;

　　端口配置：配备 24 口千兆电口(连接接入层)+ 4 口万兆光口(连接核心层)，预留 2 个扩展插槽。

2.1.3 接入层：终端接入入口

　　功能：按楼层 / 区域部署(每楼层 1-2 台)，直接连接终端设备，提供 PoE 供电与基础安全控制;

　　关键设计：

　　办公 / 宿舍楼宇：选用 48 口千兆 PoE + 交换机，支持单端口带宽限制(1-1000Mbps 可调);

　　物联网楼宇：选用 24 口千兆 PoE++(60W / 端口)交换机，满足高功率设备(如球机摄像头)供电;

　　多功能楼宇：选用可扩展型交换机，支持通过堆叠模块新增 24 口扩展单元，应对临时高并发。

三、交换机选型标准

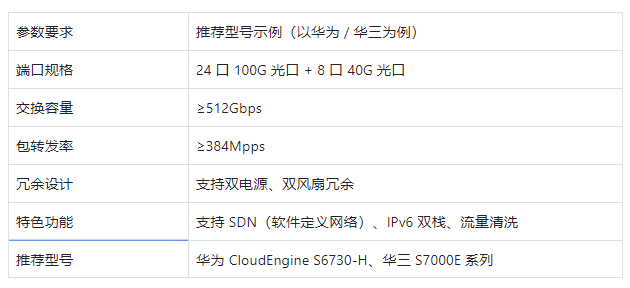

　　3.1 核心层交换机选型

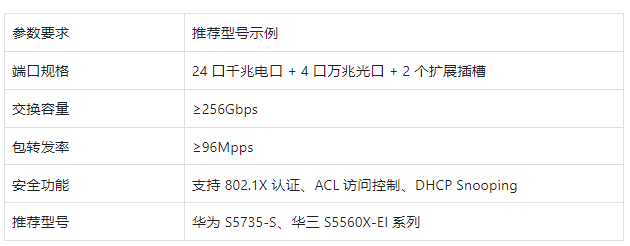

　　3.2 汇聚层交换机选型

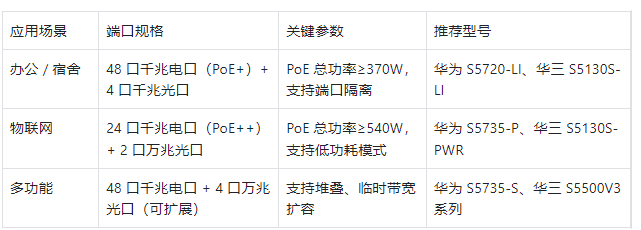

　　3.3 接入层交换机选型

四、核心功能实现

4.1 高可靠性保障

　　链路冗余：核心层与汇聚层之间采用双链路连接，汇聚层与接入层之间启用链路聚合，避免单链路故障导致断网;

　　设备冗余：核心交换机双机热备，汇聚层交换机支持 “1+1” 备份(每 2 栋楼宇共用 1 台备用汇聚交换机);

　　故障自愈：通过 BPDU Guard(防止环路)、STP/RSTP(生成树协议)，自动规避网络环路与故障节点。

4.2 安全防护体系

　　接入安全：接入层交换机启用 “端口 - MAC-IP” 三重绑定，非法设备接入时自动关闭端口;

　　分区隔离：按楼宇 / 功能划分 VLAN(如办公 VLAN 10-20、宿舍 VLAN 30-40、物联网 VLAN 50-60)，不同 VLAN 间禁止直接通信;

　　流量管控：通过 QoS(服务质量)优先级配置，保障视频会议、监控数据流优先传输，限制 P2P 下载等非关键流量带宽。

4.3 智能运维管理

　　统一管理平台：部署园区网络管理系统(如华为 eSight、华三 iMC)，支持：

　　实时监控交换机 CPU、内存、端口使用率;

　　远程重启设备、配置端口参数;

　　自动生成故障告警(如端口断开、PoE 功率不足);

　　可视化分析：通过流量分析模块，统计各楼宇、各终端的带宽使用情况，为带宽扩容提供数据支撑;

　　批量配置：支持对同类型交换机(如所有接入层设备)批量下发配置，减少人工操作成本。

五、方案落地示例(以 10 栋楼宇园区为例)

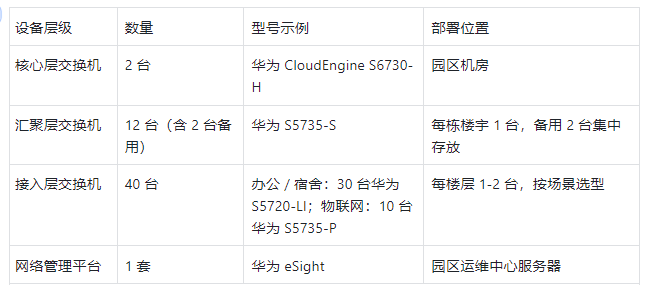

5.1 设备配置清单

5.2 实施步骤

　　前期准备：勘察楼宇布线点位，确定交换机安装位置(如弱电井、机房)，预留 PoE 供电线路;

　　设备部署：先部署核心层与汇聚层，完成链路调试;再逐层部署接入层，连接终端设备;

　　功能测试：模拟核心交换机故障、链路断开等场景，验证冗余功能;测试 PoE 供电稳定性与带宽控制效果;

　　运维培训：对园区运维人员进行管理平台操作培训，确保能独立完成故障排查与日常维护。

六、百实科技园区楼宇交换机整体解决方案优势总结

　　高可用：三层架构 + 双机热备 + 链路冗余，网络中断风险降至最低;

　　易扩展：支持新增楼宇 / 终端无缝接入，无需重构核心架构;

　　省成本：接入层 PoE 交换机减少单独供电线路部署，智能运维降低人工成本;

　　强安全：从接入到传输全链路防护，满足园区数据安全需求;

　　适配广：可根据不同楼宇场景灵活选型，兼顾办公、物联网、多功能需求。
